什么是模块机？

　　简单的来讲，就是能够自由组合的风冷冷热水机组，它既能够制冷又能够制热。

　　下图是模块机的外形图

　　在制热模式下，原来的冷凝器转换为蒸发器吸收空气的热量，向外吹出冷风，原来的蒸发器转换为冷凝器向外提供热水。

　　当一台机组的空调能力不能满足要求的时候，还可以再增加几台机组，然后将回水管和供水管分别连接起来形成总回水管和总供水管，这就是模块化的组合。相当于将多台小机组组合成一台大机组。

　　风冷模块机组系统原理：

　　从机组出来的冷冻水被输送到各个房间的风机盘管，在吸收了房间空气的热量后，水温升高，然后汇集到总回水管，用冷冻水泵将回水输送到机组的回水口，经过蒸发器降温后重新变成冷冻水输出，如此循环就可以不断地吸收房间的热量，从而降低房间的空气温度。

　　系统安装图常用符号：

　　几个常用的符号：截止阀、Y型过滤器、软接头、压力表、水泵、止回阀。

　　水路安装图：

　　常用水系统配件部件外形图：

　　模块机的安装内容分为：主机安装、风机盘管安装、风管安装、辅助设备安装、水管施工、配电及通讯等。

　   一、主机安装

　　1、主机安装位置：

　　主机用螺栓固定，机组下方有减震垫、水泥墩、以及排水沟。归纳一下，主机的安装位置有以下要求：有安装基础、用螺栓固定、有减震措施、有排水道。

　　主机安装还有考虑与周围物体的距离，距离太近会影响换热。总体要求是通风良好、有足够的维修空间。

　　这个案例说明机组与房顶距离太近，造成排出的热空气形成循环，结果会导致出现高压保护。

　　规范要求距离房顶不小于3米，距离前后物体不小于2米，机组之间不小于1米。

　　另外，要求机组有一定的防护措施，以防人为破坏。

　　多模块组合示意（同程联接）：

　　注：多模块组合每组最多不超过8台，不允许异程连接。

　　单模块组合示意（同程联接）：

　　注：单模块组合同程连接最多不超过8台。

　　注：单模块组合异程连接最多不超过4台。

　　主机泄漏检查：

　　系统平衡压力一般与环境温度下对应的饱和压力接近。机组就位后还应进行逐级泄漏检查，方法是：观察机组上自带的压力表或用复合压力表测量系统的平衡压力，要求与环境温度下对应的饱和压力接近。我们给出下面一个对应表：

　　这是R22的饱和压力表，比如说现在环境温度是35℃，压力表的读数应该就是12.5公斤，只要接近这个读数就说明主机没有泄漏，如果低于这个数值较多，比如11.5公斤，就说明系统可能有泄漏，需要检漏。

　　二、风机盘管安装

　　风机盘管安装方式：

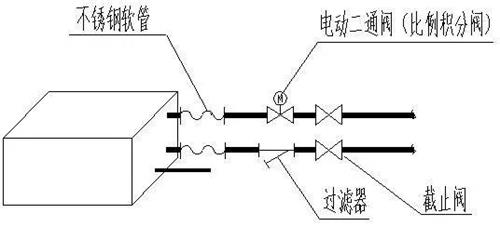

　　室内部分主要是风机盘管的安装，这是一个标准的安装图，在风盘的进口前安装有金属软管、过滤器和截止阀，在风盘的出口安装有金属软管、电动两通阀或三通阀以及截止阀。

　　这是一个风机盘管的标准安装实例，其中安装了截止阀、过滤器、金属软管、电动两通阀。

　　三、风管安装

　　风管与房间送风口之间要加软连接，既减振又便于安装。

　　出风口与风管之间要加50~200mm的软连接并保温。

　　风管水平安装，直径或长边尺寸小于等于400mm，间距不应大于4m；大于400mm，不大于3m。

　　风管垂直安装，间距不应大于4m，单根直管至少应有两个固定点。
